AXP600FC产品介绍
AXP600FC product brochure

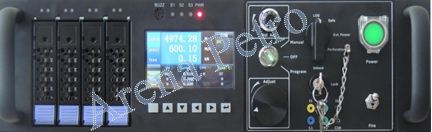

AXP600FC电缆测井地面系统是公司历经七年研发成功的高性能、高可靠测井地面系统，在3U高的19"机箱内集成了数据采集、信号处理、仪器供电、缆芯切换、数据传输、绞车控制射孔等套管井测井地面系统必备的各项功能。
从AXP600系列的原型机AXP600开始，本公司已经研发和生产了AXP600、AXP600A、AXP600B、AXP600C、AXP600D、AXP600E、AXP600F等升级产品，目前在套管井测井系统中的最新型号是AXP600FC。
AXP600FC地面系统的主要功能和特点有：
l 标准接口，方便完成仪器对接
l 新款高性能ARM前端机，WinCE 6.0操作系统，4.3" TFT 宽温LCD，简洁的操作界面实现各程控功能
l SDX2.0总线和板卡开发规范，对不同企业开发的板卡有更好的兼容性
l 完全时间驱动，兼容深度驱动，数据包带有时间和深度标志
l 两路深度可同时记录，码盘分辨率四倍插值，深度计数带有防滑、防抖和张力补偿功能
l 100M以太网传输，可附加VSAT、3G、WIFI、WLAN等模块完成远程测井

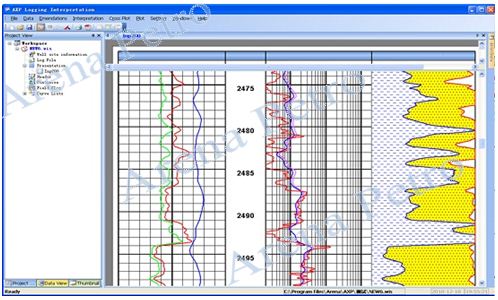

l 强大的AXP 1.75版测井软件和现场快速解释软件，仪器数据的曲线绘制和数据记录功能
l 内置大功率程控直流电源，可编程控制电压、保护、上电曲线等参数，最大输出电压400V，最大输出电流1.5A
l 紧凑的体系结构，可自由配置成机柜式或便携式测井系统
l 3U 19"标准机箱，-20℃ ～ 55℃正常工作，55℃ ～ 70℃电源减额工作，-40℃ ～ -20℃预热5~30分钟后可正常工作,-40℃ ～ 85℃存贮
l 高可靠的开关、接插件、风扇、导线及焊接、装联、检测工艺
l 具备多种数据格式、多国语言和多种单位制等模块，能够满足国际市场需求
1、前端机子系统：
l 工作频率：400MHz；
l 存储容量：64MRAM+64MFlash；
l 通讯方式：100M 以太网；
l 操作系统：Windows CE 6.0实时操作系统；
l 显示尺寸：4.3"彩色显示屏
l 显示方式：480X272，64K色TFT；
l 按键个数：6；
l 按键工作模式：动态扫描。
2、控制面板：
l 开关/旋钮：1个系统电源开关、1个测井模式选择开关、1个多参数调节旋钮、1个电源方式选择开关、1个手工/程控切换开关；
l 缆芯分配：通过开关灵活进行模式切换；
l 外接插孔数：8个。
3、深度子系统：
l 输入范围：0.00V～+5.00V ，LS-TTL电平；
l 输入频率：≤10KHZ，折合成速度约20000米/小时（假设码盘当量为1000）；
l 输入通道：4（两路光电码盘信号）；
l 码盘当量：1～5000脉冲/米；
l 测量精度：深度100.0毫米/万米，速度优于1.00米/小时；
l 电缆深度：19999.999米；
l 深度预置：±15000.000米；
l 掉电保护：自动保存深度及状态数据。
4、模拟量子系统：
l 输入范围： -5.00V～+5.00V；
l PGA范围：自动增益控制，1～10倍可软件设定；
l 信号特性： 单/双极性、单端/差分可自动适应；
l 分 辨 率： 12位，对极低频信号达到14位；
l 总体精度： 500uV±50uV（100mV以下）；0.1%（300mV以上）；
l 采样速率： ≥1.0 KSPS/每通道，共4通道（SP、CCL、MMD、TEN）。
5、电源子系统
l 输入电压：AC 85V～264V
l 工作频率：47Hz～63Hz
l 输出功率：阻性负载条件下 400W
l 输出电压：DC 0～350V
l 输出电流：DC 1.5A( 0V～300V )；1A（300V～400V）；
l 输出精度：±5V；
l 直流纹波：≤250mV;
l 过压保护：当实际输出电压超过额定电压10V，自动报警并保护；
l 过流保护：当实际输出电流超过额定电流0.2A，自动报警并保护；
l 温度保护：当功率器件的温度超出100℃，自动报警并保护。
1.七参数测井

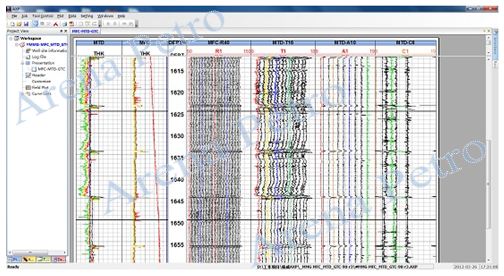

2.40臂井径测井
3.超声成像测井
4.脉冲中子测井
5.水泥胶结测井
