UHI2 产品介绍

UHI2 product brochure

    超声井周成像（Ultrasonic Hole Imaging）测井仪是利用岩石、油气、水等不同物质声阻抗上的差异，对地层裂缝、孔洞等的发育情况进行直观的分析，从而更有效地确定储层结构、沉积环境，描述原生孔隙度和次生孔隙度（如孔、洞、缝等），以及对套管井的套损检测、套管厚度检测、水泥胶结情况检测、射孔质量检查、压裂效果检查。


大直径(89/90mm)

小直径(76/68mm)

UHI2多功能超声井周成像测井仪的主要功能和特点有：

1）运用高共模输入放大器、高速大动态范围的宽带放大器和模拟滤波器等提高模拟前端整体性能；

2）仪器采用高速、高精度的峰值检测保持电路，提高对幅度的采集精度，提高仪器成像对比度；

3）仪器采用特殊的硬件处理电路，检测到时信息，使井径的分辨率更加准确，精度更高；

5）扫描速度的提高使仪器的测井速度相比同类仪器更高；

6）仪器提高了每圈扫描点的个数，提高了图像的水平分辨率；

7）仪器在可以在175摄氏度下连续工作4小时；

9）提高了仪器的发射电压，增强了发射声波的能量，使其具有更大的泥浆使用范围；

10）仪器的电子线路部分技术先进，集成度高，总长度比同类仪器更加短小；

11）根据不同井眼大小更换不同尺寸的探头；

12）根据不同厚度的套管更换不同频率的探头。

1.总体指标
供电电压：+180V/AC；
通讯协议：按照最终设计协议文件执行；
仪器耐温：175℃（四小时）；
仪器耐压：140Mpa；
供电频率：50Hz；
泥浆密度：< 1.25g/cm3；
井斜范围：<6度；
仪器直径：90mm；
探头频率：250KHz、350KHz、450KHz ；

2.套管壁厚模式：
井眼范围：137~400mm；、5.5inch~15.5inch；
扫描速度：5~16rps；每圈采集64点；（1）
测井速度：6m/min；(18m/min；9m/min)（2）
水平分辨率：6°；
垂直采样率：最小1in（6in；3in）；（3）
壁厚测量精度：6%；
壁厚测量范围：5~16mm；
声阻抗测量精度：±10%
声阻抗测量范围：0~10MRayl

3.成像模式：
井眼范围：150~365mm、6inch~14.5inch；
扫描速度：11rps；每圈采集256点；（1）
测井速度：6.4m/min；（2）
垂直采样率：最小0.3in；（3）

（1）（2）（3）最终由总体设计确定。

一、套管井应用

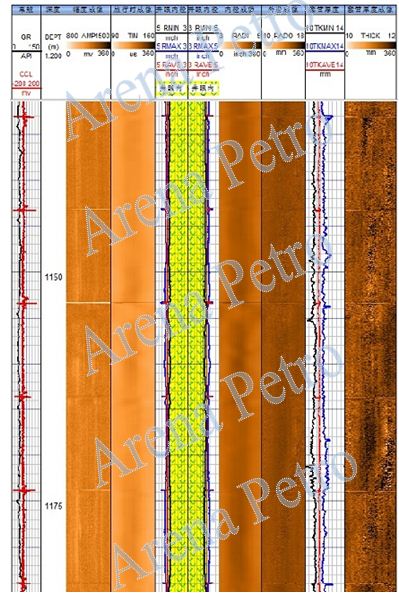

1、套管壁厚检测

    检测套管的厚度，从而定量分析出套管内外表面的腐蚀情况。

2、水泥胶结检测

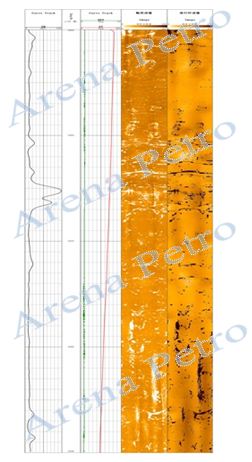

二、裸眼井应用
