随钻超声井径产品介绍
LUCT product brochure
随钻超声井径以本公司成熟的超声成像测井电路模块为基础，增加了数据压缩、高速数据传输、大容量数据存储，优化了高压发射电路，降低电路功耗，经过需求分析、总体设计、高温/振动测试、室内仪器配接等阶段，解决了各种技术问题，取得了很好的测井效果。
随钻超声井径仪器的英文缩写为LUCT(LWD Ultrasound Caliper Tool)。
LUCT仪器具有如下功能：
1、井径测量
LUCT包含3路自发自收的超声探头，沿钻铤壁等角度分布。仪器工作时，通过测量超声回波的到时，乘以声速，可以得到探头距井壁的距离。结合探头据钻铤圆心的距离，便可以得到钻铤圆心距离井壁的距离。通过坐标系转换，利用3点求圆的数学公式，从而以计算出井眼的直径。
2、数据存储
LUCT仪器包含960Mbit的高温FLASH存储器，用于存储测量的井径、波列等测井数据。
LUCT还包括独立的存储芯片，用于存储测井配置参数、测井信息、仪器信息等。
仪器算法包含4:1数据压缩算法，用于对回波波列数据进行压缩。
3、数据传输
LUCT仪器的数据传输包括井下仪器通信，与数据上传两路数据总线。
井下仪器通信总线与井下中控仪器（或其它可与地面系统通信的仪器）通信，用于在测井前接收配置参数，控制仪器状态。同时在测井时传输井径等重要数据。
数据上传总线为高速数据总线，专门用于在测井结束后传输测井数据。该总线可以在200m电缆上实现5Mbps的数据通信速率。
4、方位测量
LUCT集成了磁北信号与重力加速度信号测量电路，可以测量磁北角度、仪器倾角与高边方位。，可以用于指示井眼轨迹，或作为采样同步来测量指定方位。
5、振动、高温特性
电路经过长时间高温试验与随机振动测试，采用耐高温的灌封胶，具有良好的抗振性能与高温性能。
LUCT具有如下特点：
1、低功耗
LUCT包括两块电路板，电路工作时的总功耗<1.4W，待机时功耗<0.6W。工作时间<25%（8s测量间隔下），即平均功耗<0.8W（8s测量间隔下），降低对锂电池的需求，延长了工作时间。
2、高速数据传输
高速数据传输总线的有效数据传输速率在3.5Mbps以上，960Mbit的数据可以在290s内传输完毕，大大节省了测井数据下载的时间。
3、大容量存储器
LUCT仪器FLASH容量为960Mbit，当同时存储井径与波列时，可以存储40960组测井数据。按照每采样点间隔8秒计算，LUCT仪器存储数据的时间可以达到91小时左右。
4、具有数据压缩算法
当采用4:1数据压缩算法后，每组测井数据的存储空间需求降低66%，数据存储时间可以延长2倍以上，满足长时间随钻测井的需求。
1、传感器
l 探头个数：3
l 探头频率： 250KHz~300KHz
2、数据采集
l 分 辨 率：14bit
l 采样点数：512点/波列
l 采样间隔：0.4µS或0.8µS
l 采样时间：204.8µS ~409.6µS
l 噪 声 窗：20µS～410µS可调
3、数据处理
l 到时误差：< ±0.4µS
l 井径误差：< 0.1inch(与处理方法相关)
l 数据存储： 960Mbit
l 数据压缩： 4:1
4、工具面角方位
l 方位采集方差：≤1°
5、井下仪总线
l 总线类型：RS485总线
l 通信速率：9.6Kbps~5.0Mbps
6、数据上传总线
l 总线类型： RS485总线
l 通信速率： 5.0Mbps
l 通信距离：300m
7、实时时钟
l 时间格式：实时时间（距1970年1月1日0时0分0秒的总秒数）
8、电源
l 输入电源：DC28V~36V
l 平均功耗：≤1.5W
9、物理指标

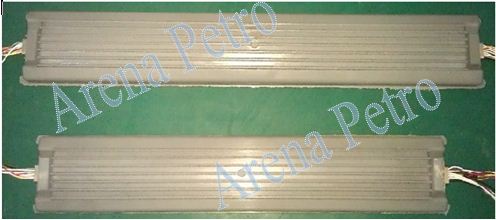

l 电路板尺寸：宽52mm，长≤364mm，2块
l 接 插 件：使用ITT公司的MDM系列插头，耐高压>400V
l 工作温度：-40℃~+175℃
