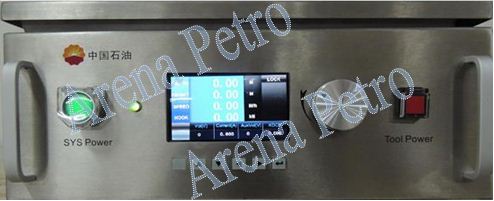

AXP600EL存储式无电缆测井地面系统是公司历经四年研发成功的高性能、高可靠测井地面系统，它集成了数据采集、信号处理、数据传输等存储式水平井测井地面系统必备的各项功能。
AXP600L系列原型机从2010年开始研制，已经研发和生产了AXP600CL、AXP600DL、AXP600EL等升级产品，目前在存储式水平井测井系统中的最新型号是AXP600EL。
AXP600EL地面系统的主要功能和特点有：
l 地面采集箱体采取防爆设计
l 硬件电路采用安全栅以满足现场防爆要求
l 深度、大钩高度采集，误差范围1‰
l 前端机显示电源电压、电流，立管压力，深度、速度、大钩高度等信息
l 箱体供电电源采用高精度线性电源
l 采集箱体与地面软件采用以太网数据传输
l 配置绞车、钩载、立管压力传感器及现场快速接头，传感器均配置100米通信电缆并使用绕线车缠绕
l 箱体配置高速RS485接口与测井仪器通信，速率5Mbps（200米电缆），数据读取后通过以太网与地面软件通信
l 箱体航空插头、传感器插头全部采取保护盖进行保护
l 地面箱体、打印机、传感器配备运输包装箱
l 配备IBM高性能电脑 ，支持WINDOWS操作系统
l 配备PRINTERX-822G 打印机，可现场出图
1、前端机子系统：
l 工作频率：400MHz；
l 存储容量：64MRAM+64MFlash；
l 通讯方式：100M 以太网；
l 操作系统：Windows CE 6.0实时操作系统；
l 显示尺寸：4.3"彩色显示屏；
l 显示方式：480X272，64K色TFT；
l 按键个数：6；
l 按键工作模式：动态扫描。
2、深度子系统：
l 输入范围：4～20mA电流环；或0～+5.00V LS-TTL电平；
l 输入频率：≤10KHZ，折合成速度约20000米/小时（假设码盘当量为1000）；
l 输入通道：4；
l 测量精度：深度100.0毫米/千米，速度优于1.00米/小时；
l 深度预置：±15000.000米；
l 掉电保护：自动保存深度及状态数据。
3、模拟量子系统：
l 输入范围： 4～20mA电流环；
l PGA范围：自动增益控制，1～10倍可软件设定；
l 信号特性： 单/双极性、单端/差分可自动适；
l 分 辨 率： 12位，对极低频信号达到14位；
l 总体精度： 500uV±50uV（100mV以下）；0.1%（300mV以上）；
l 采样速率： ≥1.0 KSPS/每通道，共4通道（HOOK、XDCR及备用通道）。
4、数据读取子系统：
l 传 输 线：采用双绞屏蔽线；
l 通信速率：5Mbps，电缆≤200m；
l 读取方式：按时间读取、按存储地址读取；
l 通讯方式：与地面软件通信100M以太网，与仪器通信RS485。
5、地面箱体：
l 防爆等级：IP66；
l 防爆标志：Ex II T6；
l 材 质：不锈钢防爆箱体；
l 供电电源：AC85～264V@48～63Hz；
l 工作温度：-20℃～55℃；
l 储存温度：-40℃～85℃。
