UHI 产品介绍
UHI product brochure
超声井周成像（Ultrasonic Hole Imaging）测井仪是利用岩石、油气、水等不同物质声阻抗上的差异，对地层裂缝、孔洞等的发育情况进行直观的分析，从而更有效地确定储层结构、沉积环境，描述原生孔隙度和次生孔隙度（如孔、洞、缝等），以及对套管井的套损检测、射孔质量检查、压裂效果检查。
另外，在电成像无法作业的油基泥浆环境或小井眼环境中，超声成像可以取得比较好的测井效果,从而替代电成像完成成像测井作业。
大直径(89/90mm)
小直径(43/52/68mm)
UHI超声井周成像测井仪的主要功能和特点有：
1）运用高共模输入放大器、高速大动态范围的宽带放大器和模拟滤波器等提高模拟前端整体性能；
2）仪器采用高速、高精度的峰值检测保持电路，提高对幅度的采集精度，提高仪器成像对比度；
3）仪器采用特殊的硬件处理电路，检测到时信息，使井径的分辨率更加准确，精度更高；
4）仪器采用高速DSP处理器，优化采集算法，提高探头扫描速度到每秒11~12圈；
5）扫描速度的提高使仪器的测井速度相比同类仪器更高；
6）仪器提高了每圈扫描点的个数，提高了图像的水平分辨率；
7）仪器在可以在175摄氏度下连续工作4小时；
8）采用波纹管平衡压力方式，使仪器的耐压可以达到140MPa；
9）提高了仪器的发射电压，增强了发射声波的能量，使其具有更大的泥浆使用范围；
10）仪器的电子线路部分技术先进，集成度高，总长度比同类仪器更加短小；
11）压力平衡装置采用波纹管形式，可以在重H2S的井眼中作业。
1、仪器参数：
l 仪器长度：3300mm（不包含上护帽、接头）；
l EA长度：1870mm（不包含上下护帽、接头）；
l MA长度：1430mm（不包含上护帽、接头）；
l 仪器重量：170kg（EA-65kg；MA-105kg）；
l 仪器直径：EA-90mm；MA-92mm；
l 工作温度：-40℃~175℃，175 ℃下恒温工作4小时；
l 工作压力：最高140MPa；
l 工作电压：250V/60HZ；
l 工作电流：500mA；
l 探头转速：12~13rps/2~15rps；
l 测井速度：2.5~3m/min；
l 井液密度：1.0~1.3g/cm3；
l 测量范围：Φ165~406.4mm。
2、测量精度：
l 孔眼分辨率：Φ8.0mm；
l 裂缝分辨率：6.0mm；
l 井径分辨率：1.0mm；
l 水平分辨率: 250点/500点；
l 垂直分辨率: 5mm。
一、裸眼井应用
1、识别裂缝、溶孔溶洞，判断其走向、倾向、形态发育程度；

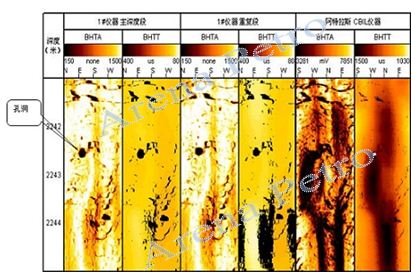

2、验证并补充电成像测井资料。
二、套管井应用

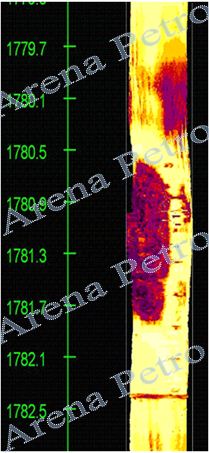

1、套损检测
l 变形：有外凸、内凹、扭曲等多种形式
l 错断：套管完全断裂
l 腐蚀：套管厚薄不均匀
l 裂缝：长条形腐蚀或磨损
l 孔洞：圆形腐蚀或磨损

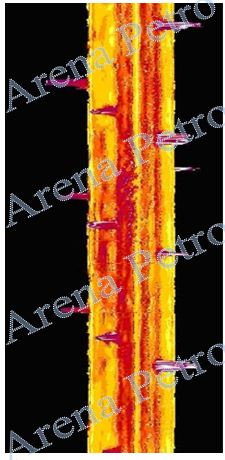

2、射孔质量检查
l 射孔位置(深度)检查
l 射孔漏射检查
l 穿透深度检查
